随着城市发展要求，候车亭也从单一颜色向五颜六色发展，那么在候车亭喷涂的过程中，氟碳喷涂和粉末喷涂有什么区别呢？

   一般来说，静电喷涂分：粉沫喷涂和氟碳喷涂，粉沫喷涂的原料为：聚氨脂、聚氨树脂、环氧树脂、羟基聚脂树脂以及环氧／聚酯树脂，可配制多种颜色。粉沫喷涂的特点 ：喷涂设备有手工的 ，有自动吊挂式、施工简单、涂层厚度为30微米以上，抗冲击，耐磨擦，防腐蚀，耐候性等均好，涂料价格比氟碳便宜。粉沫喷涂很大的弱点是怕太阳紫外线照射，长期照射会造成自然退色，铝板向阳面和非向阳面几年后色差明显，一般为2-5年就产生明显色差 。

   另一种静电喷涂为液态喷涂，又称氟碳喷涂。属于高档次喷涂，由于其优异的特点，越来越受到候车亭行业的重视和青睐。氟碳喷涂具有优异的抗退色性、抗起霜性、抗大气污染(酸雨等)的腐蚀性，抗紫外线能力强，抗裂性强以及能够承受恶劣天气环境。是一般涂料所不及的。

一、氟碳喷涂原料及结构

   氟碳喷涂料是以聚偏二氟乙烯树脂 nCH2CF2 烘烤 (CH2CF2)n(PVDF) 为基料或配金属铝粉为色料制成的涂料。氟碳基料的化学结构中以氟／碳化合键结合。 这种具有短键性质的结构与氢离子结合认为及其稳定、牢固的结合，化学结构上的稳定与牢固使氟碳涂料的物理性质不同于一般涂料。除了在机械性能方面的耐磨性，抗冲击性具有优良的性能外，特别是在恶劣气候和环境显示出长久的抗退色性，抗紫外光性能。1965年美国Pennwalt化学公司首先将聚偏二氟乙烯为基料与金属微粒铝粉合成建筑用罩面漆，又称金属漆，广泛颜色的选择，美丽庄重的外观，及耐久性为世界各地许多宏伟的幕墙建筑增添了光彩。涂料制造商对涂层使用寿命的保证开始为10年、15年发展到能保证20年。    美国研究机构曾对氟碳涂料及超级涂料、一般涂料做过测试比较，分别涂层的样件放在美国佛罗里达州灼热阳光照射，以及在潮湿含盐份空气的恶劣环境下暴露15年，实际证明氟碳涂料的稳定性和耐久性比其他两种涂料高30个和80百分点，氟碳涂料保证了在各种恶劣环境下使用。

 二、氟碳喷涂技术要求和标准

   氟碳喷涂作为高档的表面涂装工艺手段，整个过程的质量要求极为严格，用涂料厂商的整个表面处理工艺过程，包括前处理过程，喷涂过程到固化过程都需有严格的质量控制， 以保证铝材涂装的质量 。

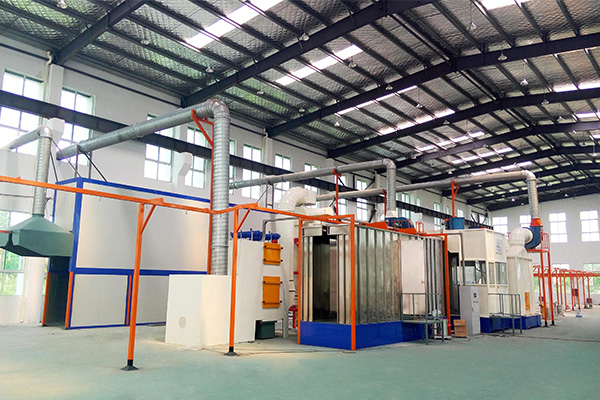

 三、氟碳喷涂的设备及工艺

  氟碳涂料本身性能决定，喷涂设备必须保证有出色的雾化效果，保证喷涂层的均匀性，氟碳涂料中的金属微粒的分布，直接影响涂层的外观效果。涂层均匀，质量优秀的氟碳涂层具有金属光泽，颜色鲜明、明显的立体感。而使用不合适的喷涂设备的氟碳喷涂层，会产生颜色不均，表面有阴影或涂层不牢。大大影响了氟碳的装饰效果，为了达到好的喷涂效果，均采用高压静电电气喷枪。

 四、氟碳喷涂工艺流程为：

前处理流程：铝材的去油去污→水洗→碱洗(脱脂)→水洗→酸洗→水洗→铬化→水洗→纯水洗

喷涂流程：喷底漆→面漆→罩光漆→烘烤(180-250℃)→质检

  多层喷涂工艺以三次喷涂(简称三喷)，喷底面漆、面漆及罩光漆和二次喷涂(底漆、面漆)。

1．前处理的目的：在铝合金型材 、板材进行喷涂前，工件表面要经过去油去污及化学处理，以产生铬化膜，增加涂层和金属表面结合力和防氧化能力，有利于延长漆膜的使用年限。

2．底漆涂层：作为封闭底材的底漆涂层，其作用在于提高涂层抗渗透能力，增强对底材的保护，稳定金属表面层，加强面漆与金属表面的附着力，可以保证面漆涂层的颜色均匀性，漆层厚度一般为5-10微米。

3．面漆涂层：面漆涂层是喷涂层关键的一层 ，在于提供铝材所需要的装饰颜色，使铝材外观达到设计要求，并且保护金属表面不受外界环境大气，酸雨，污染的侵蚀，防止紫外线穿透。大大增强抗老化能力，面漆涂层是喷涂中极厚的一层漆层，漆层厚度一般为23-30微米。

4．罩光漆涂层：罩光漆涂层也称清漆涂层， 主要目的是更有效地增强漆层抗外界侵蚀能力，保护面漆涂层，增加面漆色彩的金属光泽，外观更加颜色鲜明，光彩夺目，涂层厚度一般为5-10微米。三喷涂层总厚度一般为40-60微米，特殊需要的可以加厚。

5．固化处理：三喷涂层一般需要二次固化，铝材进入固化炉处理，固化温度一般在180℃-250℃之间，固化时间为15-25分钟，不同氟碳涂料生产厂家 ，都会根据自己的涂料，提供的温度和时间。氯碳喷涂厂也有的根据自己经验把三喷时的两次固化改为一次固化。

6．质量检验：质量检验应按AAMA-605.02.90标准。严格的质量检查才能保证高质量喷涂产品。

宿迁永业候车亭，专注候车亭产业十五年。行业领军品牌。
